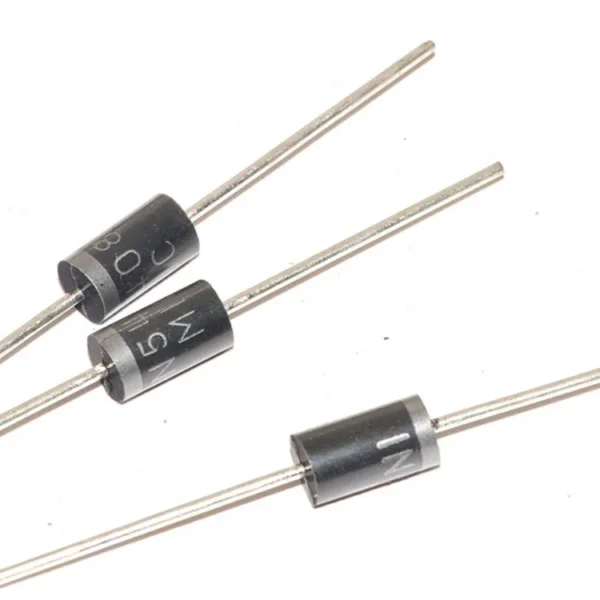

La 1N5408 est une diode de redressement standard en silicium très populaire. Elle est principalement conçue pour convertir le courant alternatif (AC) en courant continu (DC) et pour protéger les circuits contre les inversions de polarité.
Voici ses caractéristiques techniques principales, ses équivalents et ses applications courantes :
📊 Caractéristiques techniques clés
- Courant direct maximal (𝑰𝑭) : 3,0 Ampères (elle peut tolérer des pics de surtension de courte durée allant jusqu’à 200 A).
- Tension inverse maximale (𝑽𝑹𝑹𝑴) : 1000 Volts (tension de blocage maximale qu’elle peut supporter lorsqu’elle est bloquée).
- Chute de tension directe (𝑽𝑭) : Environ 1,1 V à 1,2 V à son courant maximal de 3 A.
- Boîtier : DO-201AD (un format traversant [THT] à broches axiales, légèrement plus gros que le DO-41 des petites diodes).
- Type de commutation : Standard (fréquence standard de 50/60 Hz ; elle n’est pas adaptée pour le découpage haute fréquence).
