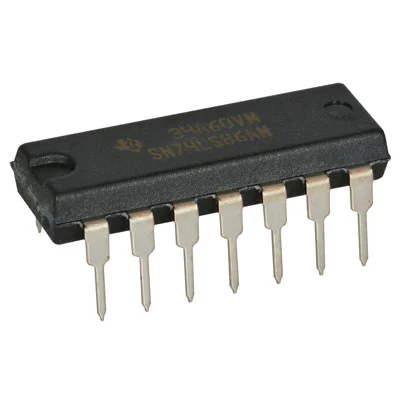

Le 74LS86 est un circuit intégré logique numérique de la série 7400 qui contient quatre portes logiques OU exclusif (XOR) indépendantes à 2 entrées. Conçu avec la technologie TTL Schottky à faible consommation (Low-power Schottky), il fonctionne principalement sous une tension d’alimentation standard de 5V. Ce composant est un élément fondamental utilisé pour les comparateurs numériques, les additionneurs binaires (demi-additionneurs et additionneurs complets) et les générateurs ou vérificateurs de parité.
Table de vérité d’une porte XOR
La sortie (Y) d’une porte XOR passe à l’état logique 1 (HIGH) si, et seulement si, ses deux entrées (A et B) ont des états différents. Si les deux entrées sont identiques, la sortie reste à 0 (LOW).
L’expression booléenne associée est : \(Y = A \oplus B = A\overline{B} + \overline{A}B\).
| Entrée A | Entrée B | Sortie Y |
|---|---|---|
| 0 (LOW) | 0 (LOW) | 0 (LOW) |
| 0 (LOW) | 1 (HIGH) | 1 (HIGH) |
| 1 (HIGH) | 0 (LOW) | 1 (HIGH) |
| 1 (HIGH) | 1 (HIGH) | 0 (LOW) |
Brochage (Pinout) du boîtier DIP-14
Le circuit est généralement encapsulé dans un boîtier à 14 broches. Le repère (encoche) sur le circuit intégré permet d’identifier la broche 1 en haut à gauche.
- Broche 1 : Entrée 1A (Porte 1)
- Broche 2 : Entrée 1B (Porte 1)
- Broche 3 : Sortie 1Y (Porte 1)
- Broche 4 : Entrée 2A (Porte 2)
- Broche 5 : Entrée 2B (Porte 2)
- Broche 6 : Sortie 2Y (Porte 2)
- Broche 7 : GND (Masse / 0V)
- Broche 8 : Sortie 3Y (Porte 3)
- Broche 9 : Entrée 3B (Porte 3)
- Broche 10 : Entrée 3A (Porte 3)
- Broche 11 : Sortie 4Y (Porte 4)
- Broche 12 : Entrée 4B (Porte 4)
- Broche 13 : Entrée 4A (Porte 4)
- Broche 14 : VCC (Alimentation +5V)
