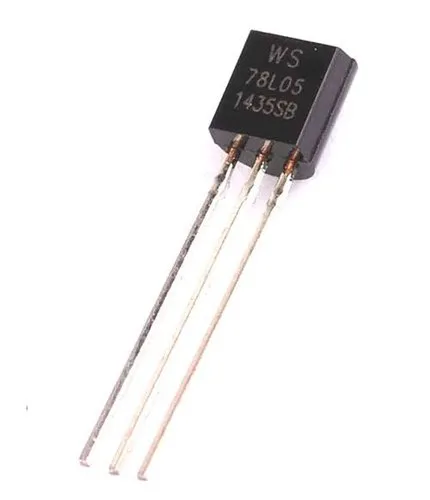

Le 78L05 en boîtier TO-92 est un régulateur de tension linéaire positive fixe qui fournit une tension de sortie stable de 5 V avec un courant maximal de 100 mA. Version miniature du célèbre 7805 (boîtier TO-220), il est spécialement conçu pour alimenter des circuits électroniques à faible puissance (microcontrôleurs, capteurs ou puces logiques).
Brochure Technique & Spécifications Clés
- Tension de sortie (VOUT) : +5 V DC (tolérance de ±5 %)
- Courant de sortie maximal (IOUT) : 100 mA (0,1 A)
- Plage de tension d’entrée (VIN) : Recommandée entre 7 V et 20 V DC (Maximum absolu de 30 V).
- Tension de décrochage (Dropout) : Environ 1,7 V (L’entrée doit être supérieure d’au moins 1,7 V à la sortie).
- Dissipation de puissance totale : 0,625 W maximum à 25 °C.
- Protections intégrées : Protection contre les surcharges thermiques (coupure automatique en cas de surchauffe) et limitation interne du courant de court-circuit.
