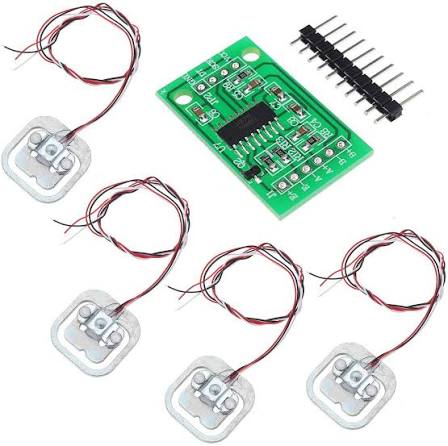

Le kit de pesage HX711 avec quatre cellules de charge de 50 kg (montage en pont de Wheatstone) permet de construire une balance numérique précise d’une capacité totale maximale de 200 kg. Ce système combine un convertisseur analogique-numérique 24 bits et quatre capteurs à jauge de contrainte à demi-pont.
Fonctionnement et Branchement
- Cellules de charge (50 kg chacune) : Chaque capteur dispose de 3 fils (souvent rouge, blanc/noir et une liaison) pour former un circuit complet à 4 capteurs reliés entre eux.
- Module HX711 : Convertit le signal électrique faible des capteurs en données numériques. Il se connecte à un microcontrôleur (comme Arduino) via les broches DT (Data) et SCK (Clock), avec une alimentation de 2,7V à 5V.
- Capacité maximale : 4 capteurs de 50 kg assemblés correctement additionnent leur portée pour atteindre 200 kg de charge totale.
