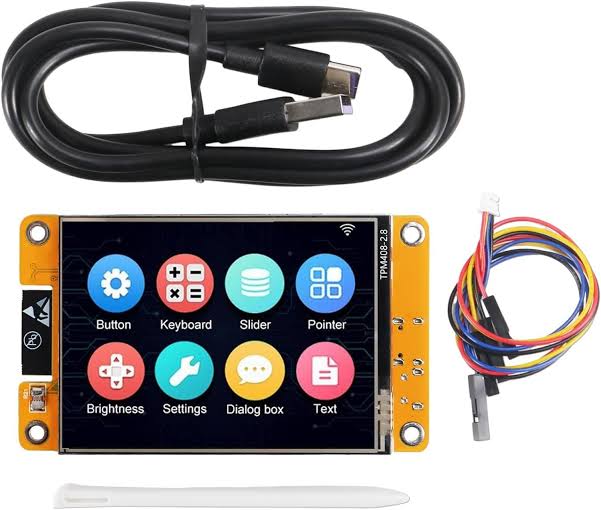

La carte de développement ESP32 avec écran 2,8 pouces (pilote ST7789) est une solution « tout-en-un » très populaire pour créer des interfaces homme-machine (IHM / HMI) tactiles et des projets d’objets connectés (IoT). Elle regroupe sur un même circuit imprimé un microcontrôleur puissant et un afficheur couleur sans nécessiter de câblage externe complexe.
Ce type de matériel correspond généralement aux modules de la série ESP32-2432S028 (souvent surnommés « Cheap Yellow Display » ou CYD) ou à des variantes similaires basées sur des puces ESP32-32E ou ESP32-S3.
📋 Caractéristiques Techniques Principales
- Microcontrôleur principal : Puce ESP32 (généralement dual-core cadencé jusqu’à 240 MHz) avec Wi-Fi intégré (802.11 b/g/n) et Bluetooth (BR/EDR et LE).
- Écran TFT : Taille diagonale de 2,8 pouces gérée par le contrôleur graphique ST7789 (ou parfois ILI9341 selon les lots).
- Résolution : 240 x 320 pixels avec prise en charge des couleurs RVB (jusqu’à 262k couleurs).
- Fonction tactile : Disponible en version tactile résistive (avec stylet) ou tactile capacitive (plus fluide, similaire à un smartphone).
- Interface de programmation : Port USB Type-C (ou parfois double interface Micro-USB / Type-C) assurant l’alimentation électrique et le téléversement du code.
- Périphériques intégrés standard :
- Lecteur de carte Micro SD à l’arrière pour stocker des images, polices de caractères ou données.
- Extension de ports (GPIO) via des connecteurs compacts (ex: JST) pour y greffer des capteurs externes.
- Parfois équipée d’un capteur de luminosité ambiante (LDR), d’une LED RVB ou d’un connecteur pour haut-parleur.
