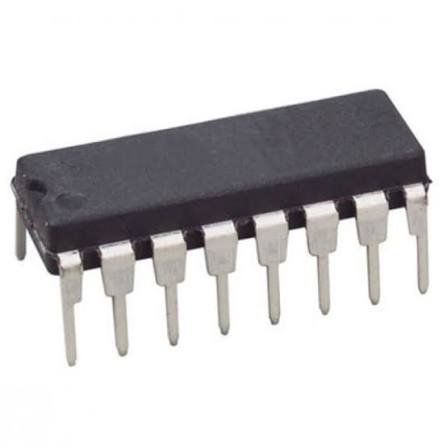

Le CD4033 (ou CD4033BE) est un circuit intégré de la famille CMOS qui combine un compteur décimal (Johnson) et un décodeur pour afficheur à 7 segments dans un seul boîtier à 16 broches. Il est principalement conçu pour piloter directement des afficheurs à cathode commune (broche commune reliée à la masse). Voici une synthèse complète de ses caractéristiques, de son brochage et de son fonctionnement.
Caractéristiques principales
- Alimentation large : Fonctionne généralement de 3V à 18V.
- Économie de composants : Intègre le compteur et le décodeur, évitant l’utilisation d’un IC de comptage (comme le CD4017) couplé à un IC de décodage (comme le CD4511).
- Type d’afficheur : Conçu pour les afficheurs 7 segments à cathode commune.
- Fréquence : Supporte des fréquences de comptage jusqu’à 5 MHz (sous 10V).
- Entrées protégées : Entrées entièrement statiques contre les charges électrostatiques.
Broches du CD4033 (Pinout)
Le circuit possède 16 broches réparties comme suit :
- Broche 1 (CLK / Clock) : Entrée d’horloge. Le compteur avance d’un chiffre à chaque impulsion positive (front montant), à condition que la broche 2 soit à l’état bas.
- Broche 2 (Clock Inhibit) : Inhibition de l’horloge. Si elle est mise à l’état haut (VDD), le compteur ignore les impulsions d’horloge.
- Broche 3 (RBI / Ripple Blanking Input) : Entrée d’extinction des zéros non significatifs. Utilisée pour masquer les zéros à gauche dans les affichages multi-chiffres.
- Broche 4 (RBO / Ripple Blanking Output) : Sortie d’extinction des zéros. Se connecte à la broche RBI du circuit suivant.
- Broche 5 (Carry Out) : Sortie de retenue. Génère une impulsion tous les 10 cycles d’horloge. Permet de cascader plusieurs CD4033 pour compter les dizaines, centaines, etc.
- Broches 6, 7, 9, 10, 11, 12, 13 (a, g, f, e, d, c, b) : Sorties décodées pour segments. Elles se connectent directement aux segments correspondants de l’afficheur (via des résistances de limitation de courant).
- Broche 8 (VSS) : Masse (0V).
- Broche 14 (Lamp Test) : Test de l’afficheur. Si mise à l’état haut, tous les segments s’allument pour vérifier leur bon fonctionnement.
- Broche 15 (Reset) : Remise à zéro. Une impulsion positive réinitialise le compteur à 0.
- Broche 16 (VDD) : Alimentation positive (+3V à +18V).
