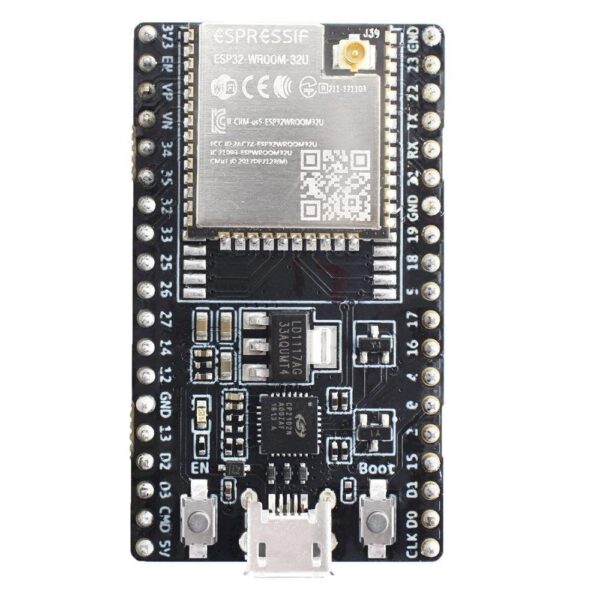

carte de développement ESP32 WROOM-32U
Architecture radio et intégration mécanique du ESP32-WROOM-32U
Le module repose sur le composant ESP32-D0WD bicœur, optimisé pour les applications sans-fil. Sa plage radio 2,412G–2,484GHz couvre les bandes WiFi b/g et le Bluetooth Low Energy; la puissance d’émission atteignant 20 dBm assure une portée robuste tandis que la sensibilité du récepteur (-91 dBm en b, -75 dBm en g) garantit une bonne réception en environnements bruités. Monté en SMD et mesurant 18×19,2×3,2 mm, il est pensé pour des assemblages industriels et des prototypes compacts.
Données techniques essentielles du module ESP32-WROOM-32U
- Fabricant : ESPRESSIF
- Composant principal : ESP32-D0WD (nombre de noyaux : 2)
- Capacité de mémoire Flash : 520k
- Tension d’alimentation : 3…3.6V DC
- Interfaces : GPIO, I2C, I2S, IR, SD, SDIO, SPI, UART
- Puissance d’émetteur : 20 dBm
- Sensibilité du récepteur : b: -91 dBm / g: -75 dBm
- Montage : SMD — Dimensions : 18×19.2×3.2 mm
- Connecteur antenne : U.FL
- Bande radio : 2,412G…2,484GHz
Projets concrets où le ESP32 WROOM-32U excelle
Sur le banc d’essai, ce module brille dans plusieurs cas d’usage : il alimente des passerelles LoRa-to-Cloud lorsque le WiFi local est disponible; il permet des sondes environnementales alimentées par batterie qui envoient des paquets BLE périodiques; il sert de cœur à des caméras IoT ou systèmes de télécommande industriels qui exigent une antenne externe via U.FL. En formation, il est parfait pour apprendre l’ESP-IDF ou l’outil Arduino Core pour ESP32; dans la domotique, il pilote relais et capteurs grâce à ses multiples GPIO et interfaces SPI/I2C.
Écosystème et compatibilité avec cartes et outils
La carte s’intègre facilement aux toolchains ESP-IDF et Arduino-ESP32. Pour le prototypage, on l’utilisera avec des adaptateurs breakout ou des cartes dev basées sur la même empreinte WROOM. Elle fonctionne en conjonction avec des modules périphériques : antennes U.FL, capteurs I2C, lecteurs SD via SDIO, et concentrateurs UART pour debug. Les développeurs Raspberry Pi ou Jetson peuvent l’utiliser en passerelle réseau ou pour tests radio locaux.
Comment choisir la bonne version du module ESP32 WROOM-32U
Avant d’acheter, vérifiez trois points cruciaux : la tension d’alimentation (3–3.6V) pour éviter les surtensions et prévoir un régulateur stable ; la présence d’un connecteur U.FL si vous comptez installer une antenne externe ; et le type de montage (SMD) si vous faites votre propre PCB. Confirmez la capacité Flash requise pour vos firmwares et la disponibilité des broches GPIO nécessaires pour votre application.
Questions techniques fréquentes sur ce module
Comment alimenter correctement le module pour un fonctionnement stable ?
Utilisez une alimentation 3.3V régulée capable de fournir les pics d’émission (≥ 500 mA recommandé pour les phases WiFi). Évitez d’alimenter directement depuis USB sans régulation et placez des condensateurs de découplage près des broches d’alimentation.
Puis-je programmer le module avec Arduino IDE ou faut-il ESP-IDF ?
Les deux sont possibles. Arduino-ESP32 offre une montée en charge rapide pour prototypes, tandis que ESP-IDF fournit un contrôle fin des ressources, RTC, et de la pile Bluetooth. Choisissez selon vos besoins de performance et de gestion de consommation.
Quel type d’antenne fonctionne avec le connecteur U.FL ?
Tous les modèles d’antenne 2.4 GHz avec adaptateur U.FL conviennent : antennes céramiques, filaires ou dipôles SMA via câble. Sélectionnez l’antenne selon l’encombrement et le gain nécessaire pour votre installation.
