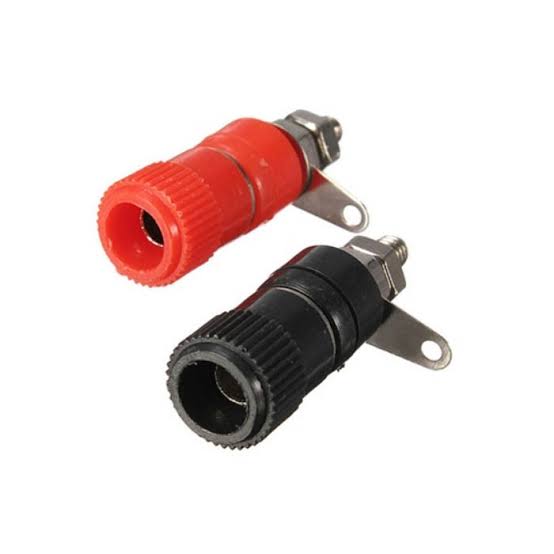

Une fiche banane femelle (ou embase banane) est un connecteur électrique couramment utilisé en électronique et en sonorisation pour brancher des câbles équipés de fiches bananes mâles de 4 mm. Les couleurs rouge et noir permettent d’identifier instantanément la polarité (+ et -) du circuit.
Voici la fiche technique standard de ce composant :
Spécifications Techniques
- Diamètre du contact : 4 mm (standard universel)
- Couleurs : Rouge (généralement pour le pôle positif) et Noir (pour le pôle négatif / masse)
- Type de montage : Montage sur panneau (châssis) avec écrou de fixation
- Mode de connexion arrière : À souder ou à visser (selon le modèle choisi)
- Matériau du contact : Laiton nickelé ou plaqué or (pour une meilleure conductivité et éviter l’oxydation)
- Matériau de l’isolation : Plastique ABS ou nylon haute température
- Courant nominal : Généralement de 10A à 24A (selon la robustesse du modèle)
- Tension maximale : Souvent limitée à 30 V AC / 60 V DC pour les modèles non isolés (sécurité)
