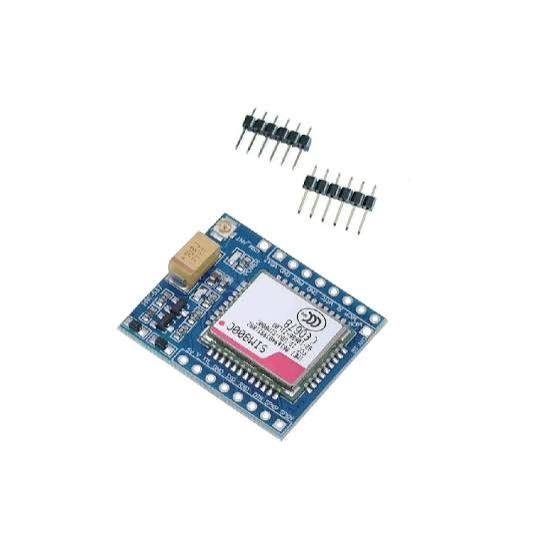

Description:
Entrée d’alimentation : DC5V ou reçue par une entrée de batterie au lithium VBAT et GND.
Prend en charge le niveau MCU : 5 V/3,3 V pour la logique TTL
(Comme le commun 51 et l’arduino est 5v. STM32 est le 3.3v)
Utilisation de l’antenne : interfaces d’antenne IPEX, vous pouvez utiliser la version antenne PCB ou antenne IPEX-SMA-poivrons
Description de la broche :
5V: broche d’alimentation, la seule entrée DC5V, utilisée pour alimenter la carte.
V_TTL : tension cible du noyau du microcontrôleur de la carte de contrôle d’accès de 5 V/3,3 V (selon son propre microcontrôleur, il est très important de distinguer le noyau v), cette broche est utilisée pour convertir la carte du module GSM TXD et RXD pour la logique TTL correspondante.
GND : masse de l’alimentation
TXD : module de port série à broche d’envoi, niveau TTL (non directement connecté au niveau RS232)
RXD : module de port série à broche de réception, niveau TTL (non directement connecté au niveau RS232)
DTR : Terminal de données prêt
SPKP : Broche de sortie Core Audio
SPKN : broche de sortie Core Audio
MICN : entrée audio centrale
MICP : entrée audio principale
RI : pointes de broches à noyau annulaire
VRTC : batterie externe à broche RTC
GND : masse de l’alimentation
PWR : cette broche peut éteindre ou éteindre le module
GND : masse de l’alimentation
VBAT : broche d’entrée de batterie au lithium, 3,3 v-4,4 v
