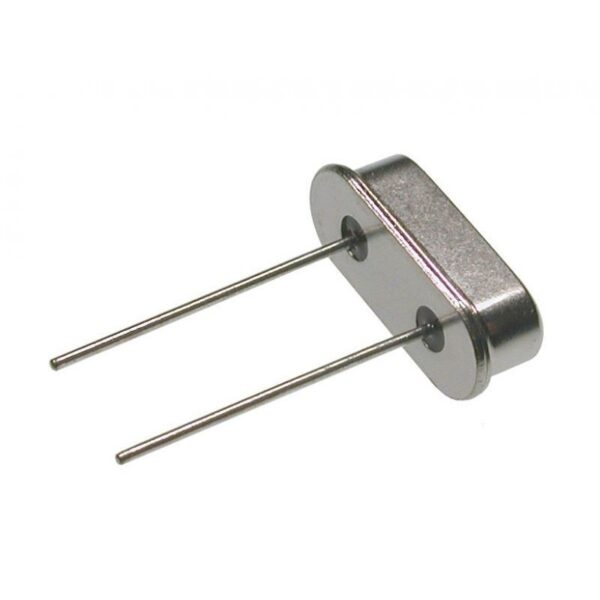

L’oscillateur à quartz HC-49S 4 MHz est un composant électronique passif (résonateur) largement utilisé pour générer un signal d’horloge stable et précis. Grâce à son boîtier métallique bas profil (HC-49S), il est idéal pour les circuits imprimés denses et les projets de microcontrôleurs (Arduino, PIC, circuits personnalisés).
les caractéristiques clés de ce composant :
- Fréquence nominale : 4.000 MHz
- Type de boîtier : HC-49S (Traversant à 2 broches, hauteur réduite d’environ 3,5 mm)
- Mode de vibration : Fondamental (AT-Cut)
- Tolérance de fréquence (à 25°C) : ±20 ppm à ±30 ppm
- Stabilité en température : ±30 ppm à ±50 ppm
- Plage de température de fonctionnement : -20°C à +70°C (standard)
- Capacité de charge (𝑪𝑳) : Généralement 20 pF ou 12 pF
- Résistance série équivalente (ESR) : 120 Ω à 150 Ω maximum pour cette fréquence
- Capacité shunt (C₀) : 7 pF maximum
- Niveau d’excitation (Drive Level) : 100 µW type (1 mW max)
