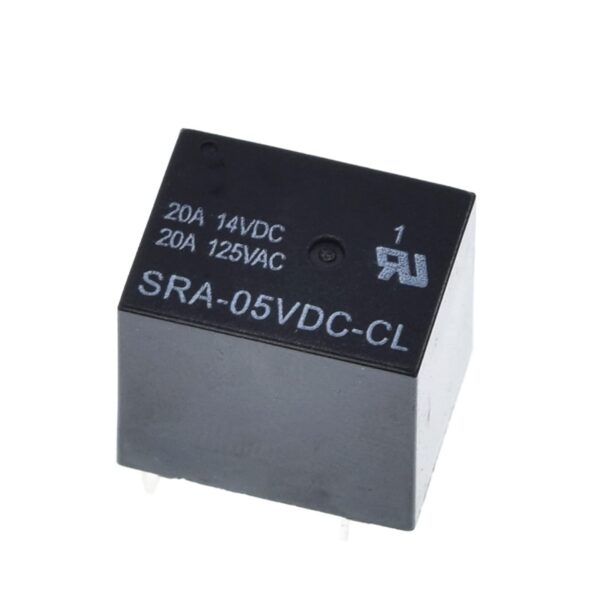

Le SRA-05VDC-CL est un relais électromécanique miniature de puissance fabriqué par Ningbo Songle Relay. Il est couramment utilisé dans l’automobile, la domotique et la gestion d’énergie pour commuter de fortes charges à partir d’un signal basse tension.
Voici le décodage de sa référence :
- SRA : Série du modèle (Format ultra-compact).
- 05VDC : Tension nominale de la bobine (5 Volts continu).
- C : Configuration des contacts en Inverseur (SPDT – 1 Form C).
- L : Sensibilité de la bobine (consommation standard d’environ 0,60W).
📋 Caractéristiques Techniques Principales
| Propriété | Valeur Spécifiée |
|---|---|
| Tension de bobine | 5 V DC |
| Courant de commutation max | 20 A (sous 14V DC) / 10 A (sous 125V AC) |
| Résistance de la bobine | 42 Ω |
| Temps de commutation | ~10 ms (activation et relâchement) |
| Indice de protection | Étanche (IP65 / Sealed) |
| Température de travail | -40°C à +85°C |
| Dimensions | 16.0 × 12.4 × 14.2 mm |
