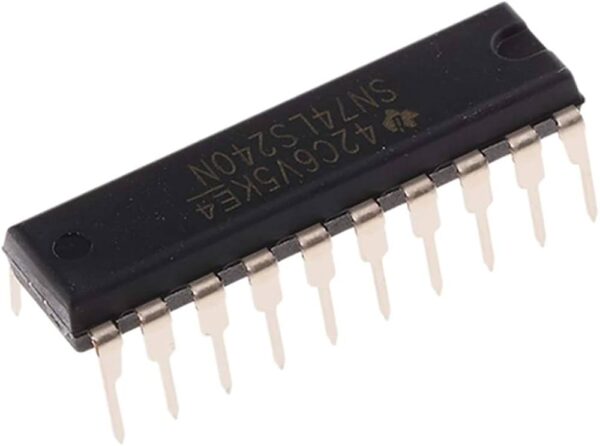

Le SN74LS240N est un circuit intégré de la famille logique TTL (Low-power Schottky) contenant huit tampons inverseurs (octal buffer) disposant de sorties à 3 états (tri-state). Le suffixe « N » spécifie qu’il est encapsulé dans un boîtier traversant de type PDIP-20 (plastique à 20 broches).
Il est principalement conçu pour servir de pilote de ligne (line driver), de gestionnaire d’adresses pour les mémoires, ou d’interface pour les bus de données informatiques.
Caractéristiques électriques principales
Le composant respecte les standards de la famille TTL :
- Tension d’alimentation (\(V_{CC}\)) : 4,75 V à 5,25 V (Typique : 5,0 V).
- Courant de sortie max au niveau bas (\(I_{OL}\)) : 24 mA (idéal pour piloter de multiples charges ou des LED).
- Courant de sortie max au niveau haut (\(I_{OH}\)) : -15 mA.
- Temps de propagation maximal (\(t_{pd}\)) : Environ 15 à 18 ns.
- Immunité au bruit : Présence d’un effet d’hystérésis sur les entrées pour stabiliser les signaux bruités.
