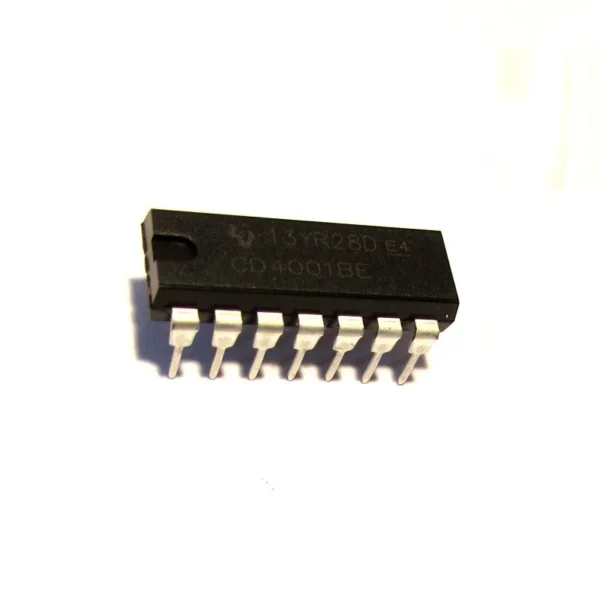

Le CD4001 est un circuit intégré de la série 4000 contenant quatre portes logiques NOR (NON-OU) à deux entrées. Il utilise la technologie CMOS, offrant une faible consommation d’énergie et une large plage de tensions d’alimentation.
Spécifications techniques
- Tension d’alimentation (VDD) : 3V à 15V (parfois jusqu’à 18V selon le fabricant).
- Courant de sortie : Environ 1 à 2 mA.
- Consommation de courant : Extrêmement faible (statique, de l’ordre du microampère).
- Boîtier standard : DIP-14 (traversant) ou SOIC-14 (composant de surface).
Brochage (Pinout – DIP-14)
