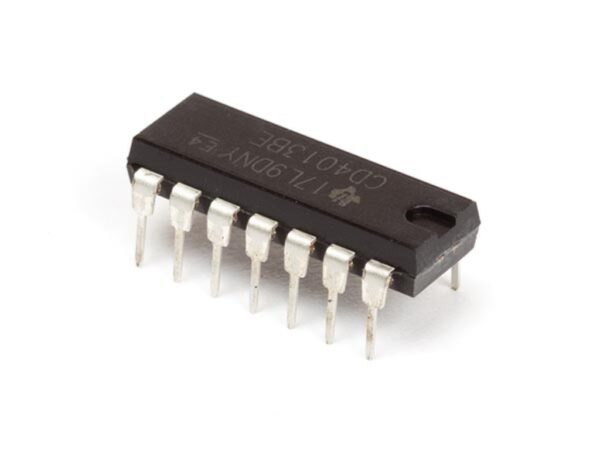

Le CD4013 est un circuit intégré logique de la famille CMOS contenant deux bascules D (D-type Flip-Flops) indépendantes. Chaque bascule peut stocker 1 bit de données et est couramment utilisée pour la division de fréquence, la création de registres ou le basculement d’états (bouton on/off).
Voici un résumé complet de ses caractéristiques et de son fonctionnement.
💡 Applications courantes
- Diviseur de fréquence par 2 : En reliant la sortie inversée (
/Q) à l’entrée de données (D), la bascule change d’état à chaque front montant surCLK. La fréquence du signal de sortie surQest alors la moitié de celle de l’horloge. - Interrupteur à bouton-poussoir (Bascule T) : Permet de transformer un bouton à impulsion en interrupteur ON/OFF permanent (T flip-flop).
- Anti-rebond : Utilisation des entrées SET/RESET avec un inverseur mécanique pour nettoyer le signal d’un bouton.
- Registres à décalage : En cascadant la sortie
Q1sur l’entréeD2.
⚡ Caractéristiques techniques clés
- Tension d’alimentation (VDD) : 3V à 15V (supporte jusqu’à 18V sur certains modèles).
- Faible consommation : Technologie CMOS (quelques microampères au repos).
- Immunité au bruit élevée : Environ 45% de la tension d’alimentation.
- Vitesse : Dépend de la tension (couramment jusqu’à 8-12 MHz sous 10V-15V).
