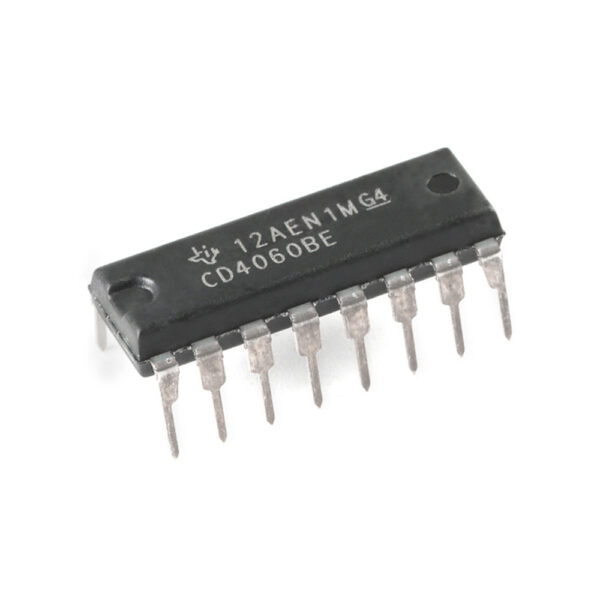

Le CD4060 est un compteur binaire à 14 étages avec un oscillateur intégré. Il fonctionne avec une résistance-condensateur (RC) ou un cristal de quartz, comme un modèle de 32,768 kHz idéal pour les horloges. Ses sorties divisent la fréquence de l’oscillateur pour créer de longs délais temporels.
Utilisation avec un cristal (32,768 kHz)
- Branchez le cristal de quartz entre les broches 11 (CLK) et 10 (RTC).
- Ajoutez une résistance (souvent 10 MΩ à 22 MΩ) entre les broches 10 et 11.
- Placez un condensateur de chaque broche (10 et 11) vers la masse (GND).
- Ajustez les condensateurs (15 pF à 33 pF) selon le quartz pour stabiliser la fréquence.
Utilisation avec un oscillateur RC
- Branchez une résistance entre la broche 9 (CTC) et la broche 11 (CLK).
- Branchez un condensateur de la broche 9 (CTC) à la masse (GND).
- Laissez la broche 10 (RTC) libre ou connectée à la masse selon le schéma exact.
- La fréquence dépend de la valeur du produit R × C.
Caractéristiques clés
- Tension d’alimentation : 3 V à 15 V (jusqu’à 18 V max).
- Broche Reset (12) : Remet le compteur à zéro si elle passe à l’état haut.
- Sorties disponibles : Du Q₄ au Q₁₄ (les sorties Q₁ à Q₃ ne sortent pas sur ce modèle).
