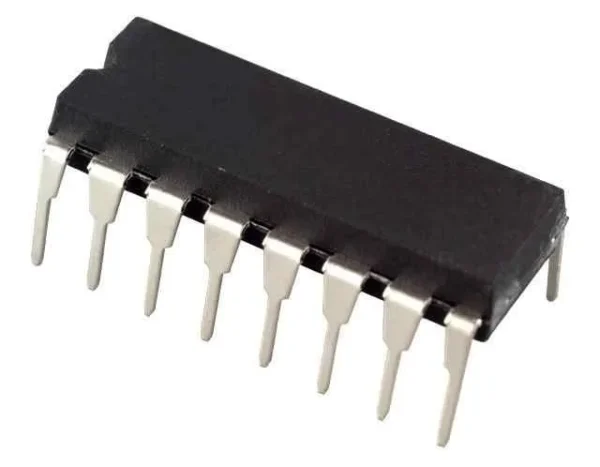

Le MAX232 est un circuit intégré classique utilisé pour convertir les signaux entre les niveaux logiques TTL/CMOS (0V/5V) et les niveaux de tension RS-232 (-12V/+12V). Il permet à un microcontrôleur (comme un Arduino ou un PIC) de communiquer avec le port série d’un ordinateur.
Voici un résumé complet de ses caractéristiques et de son fonctionnement.
📌 Brochage (Pinout) Éléments Clés
Le composant possède 16 broches. Voici sa configuration standard :
- VCC (Broche 16) : Alimentation +5V.
- GND (Broche 15) : Masse (0V).
- C1+, C1-, C2+, C2- (Broches 1, 3, 4, 5) : Connexions pour les condensateurs de la pompe de charge.
- V+ (Broche 2) & V- (Broche 6) : Sorties de tension générées (environ +10V et -10V).
- T1IN, T2IN (Broches 11, 10) : Entrées de niveau TTL (depuis le microcontrôleur).
- T1OUT, T2OUT (Broches 14, 7) : Sorties de niveau RS-232 (vers le connecteur DB9).
- R1IN, R2IN (Broches 13, 8) : Entrées de niveau RS-232 (depuis le connecteur DB9).
- R1OUT, R2OUT (Broches 12, 9) : Sorties de niveau TTL (vers le microcontrôleur).
