Description

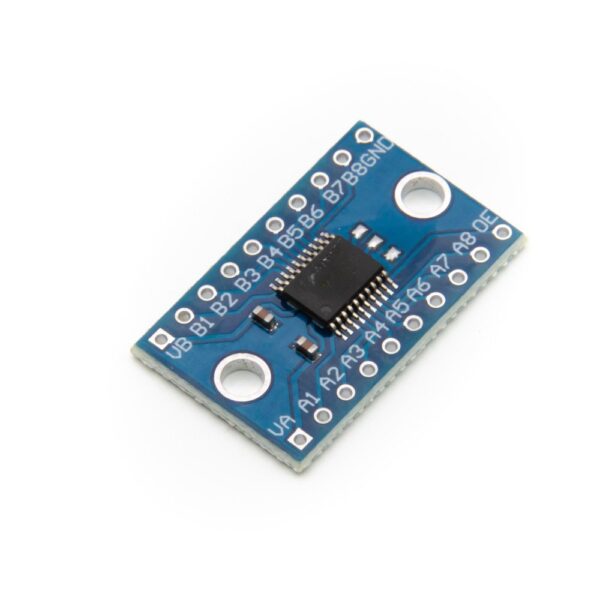

Le Convertisseur de niveau TXS0108E est un composant indispensable pour tout ingénieur ou maker travaillant avec des systèmes électroniques mixtes nécessitant une conversion de tension entre différents niveaux logiques. Ce convertisseur bidirectionnel 8 canaux permet une communication fluide et sécurisée entre des appareils fonctionnant à des tensions différentes, comme les systèmes 3.3V et 5V couramment utilisés dans les projets Arduino et IoT.
Le Convertisseur de niveau TXS0108E se distingue par ses performances exceptionnelles et sa polyvalence remarquable. Voici ses principales caractéristiques techniques détaillées :
- Conversion bidirectionnelle automatique entre des tensions de 1.4V à 3.6V (port A) et de 1.65V à 5.5V (port B), couvrant ainsi la plupart des besoins en conversion de niveau logique
- Détection automatique de la direction du signal, éliminant complètement le besoin de contrôle manuel et simplifiant considérablement la conception des circuits
- Courant de repos extrêmement faible, inférieur à 10 µA, ce qui en fait une solution idéale pour les applications à faible consommation et les appareils fonctionnant sur batterie
- Protection ESD robuste, jusqu’à ±15 kV selon le modèle HBM (Human Body Model), offrant une excellente résistance aux décharges électrostatiques
- Dimensions compactes de 21 mm x 15 mm, facilitant son intégration dans des projets embarqués et des circuits imprimés à haute densité
- Compatibilité étendue avec les applications push-pull et open-drain, permettant une grande flexibilité dans la conception des systèmes
- Taux de transition élevé permettant des communications rapides entre dispositifs à différentes tensions
Le Convertisseur de niveau TXS0108E trouve son utilité dans de nombreux scénarios pratiques, notamment :
Protection des composants sensibles
Lorsque vous connectez des appareils fonctionnant à des tensions différentes, comme un microcontrôleur Arduino 5V à un module capteur 3.3V, ce convertisseur agit comme une barrière de protection essentielle pour vos composants. Il prévient efficacement les dommages causés par des tensions incompatibles qui pourraient endommager irrémédiablement les circuits sensibles.
Projets IoT et embarqués
Dans le domaine en pleine expansion de l’Internet des Objets (IoT), le Convertisseur de niveau TXS0108E joue un rôle crucial. Il permet à des microcontrôleurs à faible tension (comme les ESP8266 ou ESP32 fonctionnant en 3.3V) de communiquer en toute sécurité avec des périphériques ou des bus de communication fonctionnant à des tensions plus élevées (5V).
