Description :
Utilisez ce module pour connecter deux appareils de différents niveaux de tension numérique. Par exemple: connecter un Arduino (appareil 5V) à un ESP8266 (appareil 3.3V).
Ce module vous oblige à alimenter le niveau de tension plus élevé et le niveau de tension inférieur. Connectez la source de tension supérieure à la broche « HV » et à la broche « GND » près de la broche « HV ». Connectez également la source de tension inférieure à la broche « LV » et à la broche « GND » près de la broche « LV ». Par exemple, si vous reliez votre Arduino (signaux 5V) à un ESP8266 (signaux 3.3V), vous connecteriez la broche « HV » sur le module à la broche d’alimentation 5V sur votre Arduino et la broche « GND » près de » HV « à la broche » GND « sur votre Arduino. Ensuite, vous identifiez la broche « LV » sur le module à la source d’alimentation 3.3V qui fournit de l’alimentation à l’ESP8266 et connectez la broche « GND » près de la broche « LV » au 3. Le sol de l’alimentation 3V. Vous connecteriez ensuite la broche de signal de votre Arduino à l’une des broches de signal de ce module (par exemple, broche « HV1″), puis vous connecteriez la broche de signal souhaitée sur l’ESP8266 à la broche correspondante de ce module ( » LV1 « si le signal de tension plus élevé est connecté à » HV1 « ).

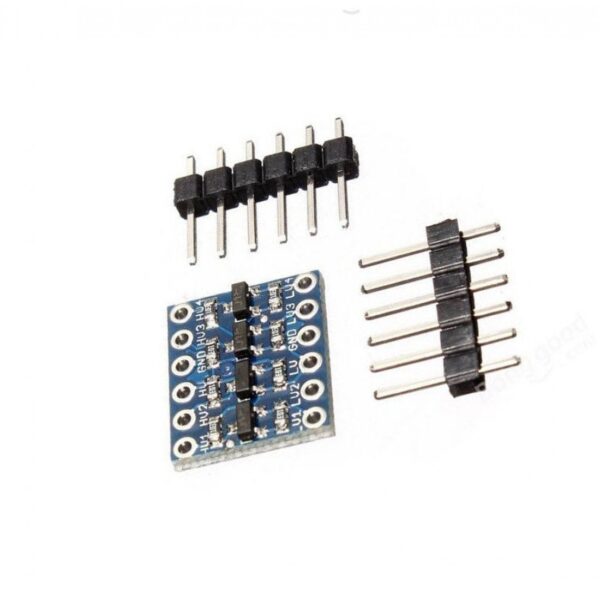

- 1 – Convertisseur de niveau logique bidirectionnel à 4 canaux
- 2 – 1×6 en-têtes mâles
