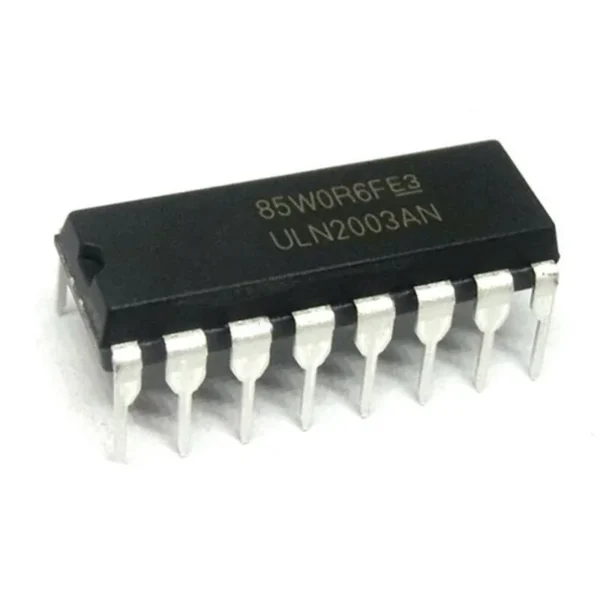

Le ULN2003APG est un réseau de 7 transistors Darlington de type NPN (Sink Driver) fabriqué par Toshiba Semiconductor. Conçu pour faire l’interface entre des circuits logiques basse puissance (Arduino, TTL, CMOS) et des charges de forte puissance, il est principalement encapsulé dans un boîtier DIP-16 traversant.
⚡ Spécifications Techniques Principales
Chaque canal du circuit est capable de supporter des tensions et des courants élevés :
- Courant de sortie max : 500 mA par canal (600 mA en pic).
- Tension de sortie max : 50 V minimum.
- Compatibilité logique : Entrées directes en 3,3V et 5V sans résistance externe grâce à une résistance de base intégrée de 2,7 kΩ.
- Diodes de roue libre : Intégrées sur chaque canal pour protéger le circuit contre les retours de force contre-électromotrice (Back EMF) des charges inductives.
