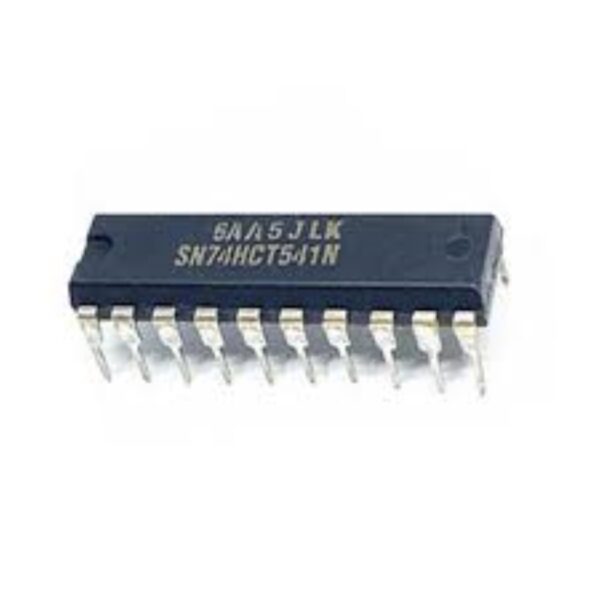

Le SN74HCT541N est un circuit intégré (IC) logique de la famille TTL / CMOS fabriqué principalement par Texas Instruments. Il s’agit d’un tampon octal (8 bits) et pilote de ligne non inverseur doté de sorties de type 3-états (Three-State).
Voici l’essentiel de ses spécifications et de son brochage pour comprendre son fonctionnement.
Spécifications clés
- Fonction principale : Tampon/Pilote de ligne (Buffer / Line Driver) à 8 canaux.
- Logique non inverseuse : L’état logique de la sortie (Y) est identique à celui de l’entrée correspondante (A).
- Technologie HCT : Entrées compatibles avec les niveaux logiques TTL (0,8V max pour le niveau bas, 2V min pour le niveau haut) tout en fonctionnant avec la faible consommation du CMOS.
- Sorties 3-états : Les sorties peuvent être mises en haute impédance (état « Hi-Z » ou isolées du circuit) grâce à deux entrées de contrôle de validation de sortie (\(\overline{OE1}\) et \(\overline{OE2}\)).
- Suffixe « N » : Indique un boîtier plastique PDIP à 20 broches (traversant / Through-Hole).
Applications courantes
- Adaptation de niveau (Level Shifting) : Permet de convertir des signaux logiques 3.3V (provenant d’un microcontrôleur moderne) vers un système fonctionnant en 5V (comme de vieux processeurs ou des bandes de LED).
- Isolation de bus : Sépare les lignes de données pour éviter que plusieurs composants n’envoient des données en même temps sur un même bus.
- Amplification de courant : Renforce les signaux faibles pour piloter des charges plus lourdes comme de longues lignes de câbles, des banques de LED ou des entrées de relais.
