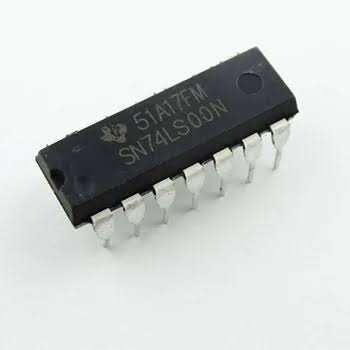

Le SN74LS00N est un circuit intégré logique populaire de type TTL (Low-power Schottky) fabriqué par Texas Instruments. Il contient quatre portes logiques indépendantes à deux entrées de type NON-ET (NAND) et se présente sous un format boîtier DIP à 14 broches prévu pour le montage traversant.
Caractéristiques principales
- Fonction logique : 4 portes NON-ET (NAND) à 2 entrées
- Tension d’alimentation : 5 V (standard, plage de 4,75 V à 5,25 V)
- Boîtier : 14-pin PDIP (Plastic Dual In-line Package)
- Technologie : LS (Low-power Schottky TTL)
- Température de fonctionnement : 0 °C à 70 °C
Brochage (Pinout)
- Broches 1, 4, 9, 12 : Entrées A des portes 1, 2, 3, 4
- Broches 2, 5, 10, 13 : Entrées B des portes 1, 2, 3, 4
- Broches 3, 6, 8, 11 : Sorties Y des portes 1, 2, 3, 4
- Broche 7 : Masse (GND)
- Broche 14 : Alimentation (\(V_{CC}\))
