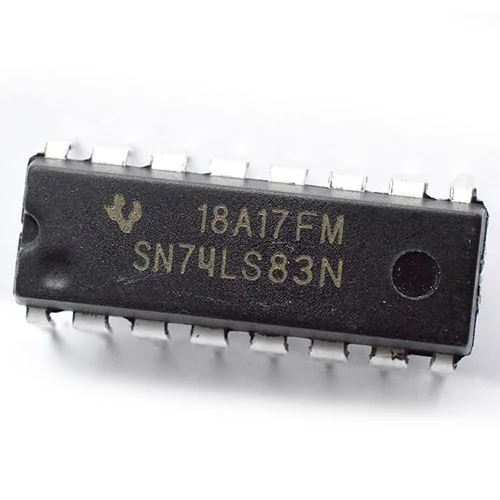

Le SN74LS83N est un circuit intégré logique de la famille TTL (Transistor-Transistor Logic) qui fait office d’additionneur complet binaire 4 bits à retenue anticipée (fast carry/lookahead carry). Il permet d’additionner deux mots binaires de 4 bits avec une gestion ultra-rapide de la retenue.
Caractéristiques principales
- Fonction : Additionneur complet 4 bits.
- Technologie : Low-Power Schottky (LS) combinant haute vitesse et faible consommation.
- Boîtier : PDIP-16 (16 broches, traversant).
- Tension d’alimentation : 5V nominal (4,75V à 5,25V).
- Vitesse : Temps de propagation d’environ 16 ns à 24 ns.
Brochage (Pinout DIP-16)
Le raccordement s’effectue selon la configuration standard du constructeur Texas Instruments / Motorola :
- A1, A2, A3, A4 : Entrées du premier mot binaire (A1 = bit de poids faible LSB, A4 = bit de poids fort MSB).
- B1, B2, B3, B4 : Entrées du second mot binaire (B1 = LSB, B4 = MSB).
- C0 (Cin) : Entrée de la retenue initiale (à relier à la masse si aucune retenue).
- Σ1, Σ2, Σ3, Σ4 : Sorties de la somme résultante.
- C4 (Cout) : Sortie de la retenue finale issue du quatrième bit.
- VCC : Broche d’alimentation (Pin 5).
- GND : Broche de masse (Pin 12).
