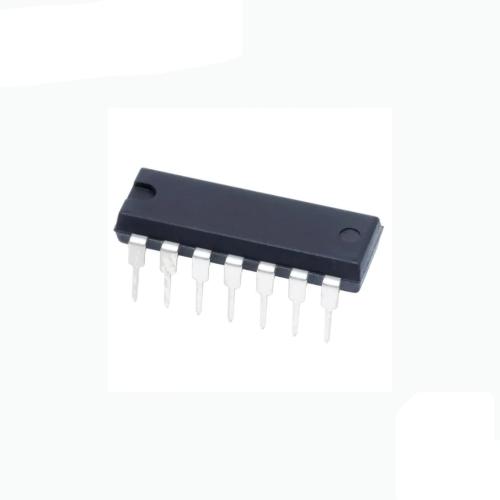

Le SN74LS85N est un circuit intégré de la famille logique TTL (Low-power Schottky) fonctionnant comme un comparateur de magnitude à 4 bits. Il prend en entrée deux mots binaires de 4 bits (notés A et B) et détermine instantanément si le premier est supérieur, inférieur ou égal au second (A > B, A < B, A = B). La lettre « N » finale désigne son boîtier plastique à double rangée de broches (DIP-16) traversant.
Architecture des broches (Pinout)
Le circuit comporte 16 broches réparties de la manière suivante :
- Alimentation : Broche 16 (\(V_{CC}\) branché sur +5V) et Broche 8 (GND branchée sur la masse).
- Entrées Mot A : A₀ (broche 10), A₁ (broche 12), A₂ (broche 13), A₃ (broche 15, bit de poids fort MSB).
- Entrées Mot B : B₀ (broche 9), B₁ (broche 11), B₂ (broche 14), B₃ (broche 1, bit de poids fort MSB).
- Sorties de comparaison : A > B (broche 5), A = B (broche 6), A < B (broche 7). Ces sorties passent à l’état logique haut (High) lorsque la condition est vraie.
- Entrées de mise en cascade (Expander) : \(I_{A>B}\) (broche 2), \(I_{A=B}\) (broche 3), \(I_{A<B}\) (broche 4).
