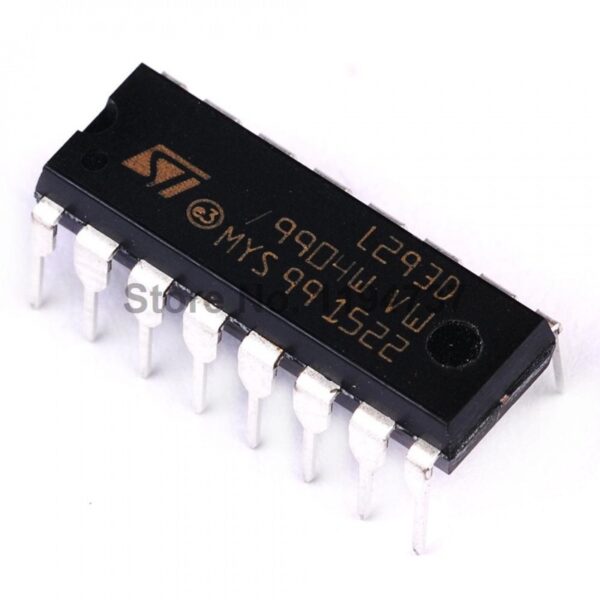

Le L293D est un circuit intégré de commande de moteur en boîtier DIP-16, mondialement utilisé pour piloter de petits moteurs CC ou des moteurs pas à pas depuis un microcontrôleur comme un Arduino. Grâce à son architecture en double pont en H, il permet de gérer indépendamment la vitesse et le sens de rotation de deux moteurs de manière bidirectionnelle.
⚙️ Caractéristiques Principales
Le composant se distingue par ses caractéristiques électriques idéales pour le prototypage rapide :
- Courant de sortie : 600 mA par canal en continu (courant de crête jusqu’à 1,2 A).
- Tension des moteurs (Vcc2 / Vs) : De 4,5 V jusqu’à 36 V.
- Tension logique (Vcc1 / Vss) : Environ 5 V (compatible avec les signaux TTL / CMOS).
- Diodes de roue libre intégrées : Le suffixe « D » (L293D) indique la présence de diodes de protection internes contre les pics de tension inductifs générés par les moteurs.
- Sécurité thermique : Le composant intègre une coupure automatique en cas de surchauffe.
