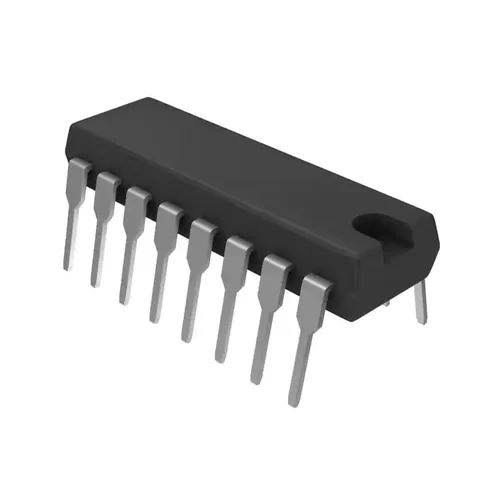

Le CD4002 est un circuit intégré logique de la famille CMOS qui regroupe deux portes NOR indépendantes à 4 entrées chacune. L’élément central de ce composant est sa capacité à délivrer un niveau logique haut (1) uniquement si toutes ses entrées sont au niveau logique bas (0).
Caractéristiques techniques majeures
- Plage de tension d’alimentation : Très large, de 3 V à 15 V (voire 18 V à 20 V selon les versions comme le CD4002BE de chez Texas Instruments).
- Consommation d’énergie : Extrêmement faible sous conditions statiques (environ 10 nW typique).
- Immunité au bruit : Très élevée, environ 45% de la tension d’alimentation (\(V_{DD}\)).
- Protection intégrée : Entrées et sorties bufférisées avec diodes de protection contre les décharges électrostatiques (ESD).
- Temps de propagation : Environ 60 ns à une tension de 10 V.
