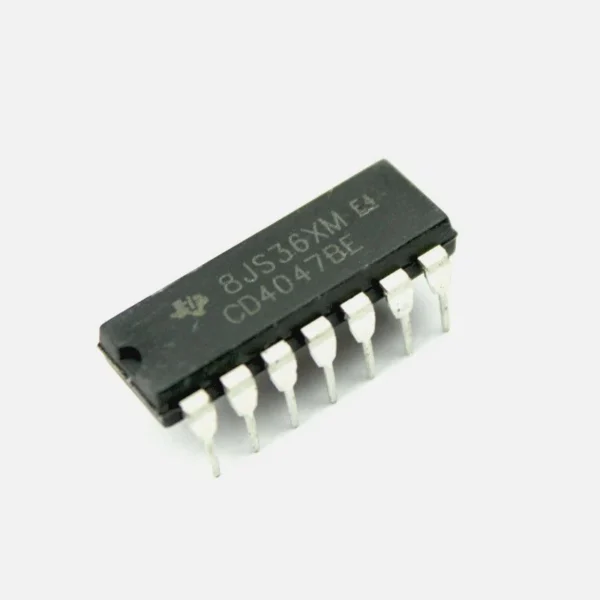

Le CD4047 est un circuit intégré (IC) CMOS polyvalent de la famille des circuits logiques 4000. Il s’agit d’un multivibrateur capable de fonctionner en mode monostable (un seul état stable) ou astable (générateur d’impulsions continu).
Voici un résumé complet de ses caractéristiques, brochage et applications.
📌 Fonctions principales
- Mode Astable (Générateur de signaux) : Génère un signal carré continu. Il ne nécessite qu’une seule résistance et un seul condensateur externes pour régler la fréquence.
- Mode Monostable (Temporisateur) : Génère une impulsion unique d’une durée précise en réponse à un déclenchement (trigger).
- Sorties complémentaires : Fournit deux signaux de sortie opposés (Q et Q̄), ainsi qu’une sortie à double fréquence de l’oscillateur de base.
⚙️ Caractéristiques techniques
- Large plage de tension : Fonctionne généralement entre 3V et 15V (idéal pour les batteries 9V ou les systèmes 5V/12V).
- Faible consommation : Technologie CMOS consommant très peu de courant au repos.
- Rapport de cycle de 50% : En mode astable, le signal de sortie Q est parfaitement symétrique (temps haut = temps bas).
🛠️ Applications courantes
- Oduleurs (Inverters CC/CA) : Très populaire pour concevoir des onduleurs maison (12V continu vers 220V alternatif) grâce à ses sorties complémentaires déphasées à 180° (Q et Q̄) pour piloter des transistors de puissance.
- Générateurs de signaux / Horloges : Création de bases de temps pour d’autres circuits numériques.
- Circuits de temporisation : Retardateurs d’allumage ou d’extinction.
- Multiplicateurs ou diviseurs de fréquence.
