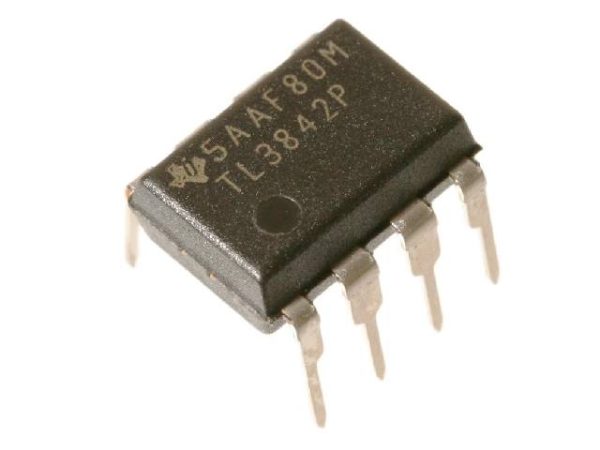

UC3842 CIRCUIT INTEGRE DIP8

Le UC3842 est un contrôleur PWM à fréquence fixe, mode courant, optimisé pour les alimentations hors ligne (AC/DC) et les convertisseurs DC/DC. Il nécessite un nombre minimal de composants externes et intègre des fonctions avancées telles que la protection UVLO, un amplificateur d’erreur, un oscillateur calibré, et un driver de MOSFET à sortie totem-pôle haute performance Mouser Electronics+7Texas Instruments+7Texas Instruments+7.

---

⚙️ Caractéristiques principales

• Mode de contrôle : Mode courant (peak current mode) à fréquence fixe, jusqu’à 500 kHz

• Courant de démarrage : Faible, typiquement ≤ 1 mA (≤ 0,5 mA sur versions modernes)

• Protection UVLO (sous-tension) : seuil ON ~16 V, OFF ~10 V, avec hystérésis (~6 V)

• Détermination du rapport cyclique max :  100 % de duty‑cycle

• Sortie MOSFET : Totem‑pôle, forte capacité de sourcing/sinking pour pilotage direct de MOSFET N‑channel

• Oscillateur interne : Précis, calibré (trimmed), programme via RT et CT pour régler fréquence et deadtime

• Amplificateur d’erreur haute performance : faible impédance de sortie, compensation feed-forward automatique, suppression de double impulsion

---

📦 Boîtiers & températures

• Boîtiers disponibles : DIP‑8, SOIC‑8 ou SOIC‑14 (selon fournisseur)

• Plage de température de fonctionnement : 0 °C à +70 °C (UC3842 standard) ; versions industrialisées (ex. UC3842B) peuvent atteindre –40 °C à +85 °C

---

📋 Spécifications électriques typiques (ex. UC3842 nominal)

---

🎯 Applications types

• Alimentations SMPS hors ligne (flyback, forward, boost, buck‑boost, etc.)

• Convertisseurs DC‑DC pour équipements embarqués, chargeurs, LED drivers

• Conception de circuits de puissance nécessitant régulation précise, protection intégrée et haute fiabilité
